Giàn giáo khung (hay còn gọi là giàn giáo h) là hệ thống giàn giáo truyền thống được sử dụng phổ biến trong ngành xây dựng Việt Nam. Với cấu trúc dạng chữ H chắc chắn, giàn giáo khung mạ kẽm được ứng dụng rộng rãi cho việc bao che công trình, hỗ trợ thi công phông nền và dựng cổng chào sự kiện ngoài trời. Bài viết này cung cấp thông tin chi tiết về các kích thước giàn giáo h phổ biến, tiêu chuẩn kỹ thuật và hướng dẫn lựa chọn phù hợp.
Giàn giáo h có các kích thước phổ biến theo chiều cao từ 1m đến 3m (1m, 1.5m, 2m, 2.5m, 3m) và chiều rộng từ 0.9m đến 1.5m (0.9m, 1.2m, 1.5m). Kích thước được lựa chọn dựa trên chiều cao công trình, tải trọng yêu cầu và không gian làm việc thực tế.
Giàn giáo h là gì? Định nghĩa và tổng quan

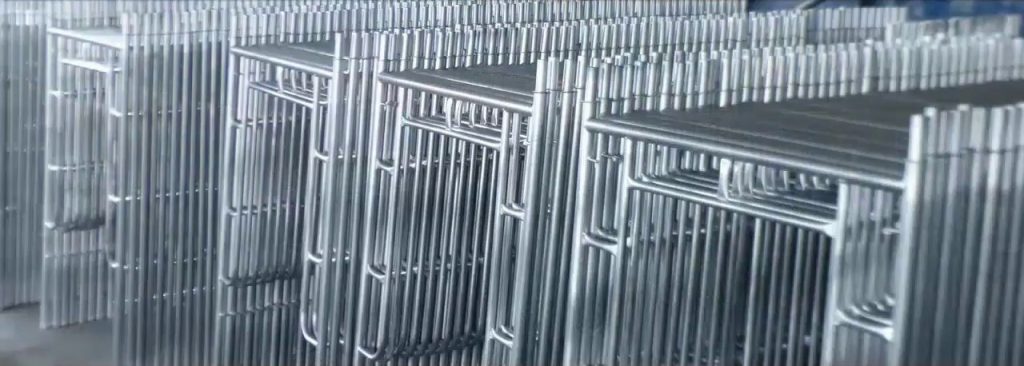

Giàn giáo khung H (H-frame scaffolding) là loại giàn giáo xây dựng có cấu tạo từ các khung chữ H được liên kết với nhau bằng hệ thống thanh giằng ngang, thanh giằng chéo và các phụ kiện chuyên dụng. Đây là dòng sản phẩm giàn giáo truyền thống đã được sử dụng từ lâu trong ngành xây dựng nhờ tính đơn giản trong lắp dựng và chi phí hợp lý.
Giàn giáo h được sản xuất từ ống thép mạ kẽm chất lượng cao, đảm bảo khả năng chống gỉ sét và độ bền vững trong điều kiện thời tiết khắc nghiệt. Hệ thống này đặc biệt phù hợp với các công trình thi công bao che, hỗ trợ làm phông nền, cổng chào hoặc các công tác hoàn thiện mặt ngoài công trình.
Khái niệm cơ bản về giàn giáo h
Giàn giáo h được đặt tên theo hình dạng cấu trúc chính của khung giáo - dạng chữ H. Mỗi khung giáo bao gồm hai cột đứng song song được liên kết ở phần đầu và đáy bằng các thanh ngang ngang. Khoảng trống ở giữa hai cột tạo điều kiện cho việc di chuyển và thao tác thi công.
Ống thép sử dụng cho giàn giáo h thường có đường kính từ 42mm đến 49mm với độ dày thành ống từ 2mm đến 3mm. Độ dày này đảm bảo khả năng chịu lực tốt trong khi vẫn giữ được trọng lượng hợp lý cho việc lắp dựng và vận chuyển.
Vai trò và ứng dụng của giàn giáo h
- Thi công bao che ngoài công trình: Tạo lớp vỏ bảo vệ che chắn cho khu vực thi công khỏi tác động thời tiết và đảm bảo an toàn lao động
- Hỗ trợ thi công hoàn thiện: Phục vụ các công tác sơn, trát, lắp đặt vật liệu ốp lát ở độ cao khác nhau
- Dựng phông nền và cổng chào sự kiện: Ứng dụng trong lắp dựng khung hỗ trợ cho backdrop, phông nền sân khấu và cổng chào ngoài trời
- Làm sàn công tác tạm thời: Tạo bề mặt làm việc ổn định cho công nhân thực hiện các thao tác thi công trên cao
- Kết hợp với mâm giàn giáo và thang leo: Tạo thành hệ thống di chuyển an toàn giữa các tầng thi công
Các loại kích thước giàn giáo h phổ biến
Trên thị trường Việt Nam, giàn giáo h được sản xuất với nhiều kích thước đa dạng để phù hợp với các yêu cầu thi công khác nhau. Việc nắm rõ các kích thước tiêu chuẩn giúp người dùng lựa chọn sản phẩm phù hợp và tối ưu chi phí đầu tư.
Kích thước theo chiều cao
Chiều cao là thông số quan trọng nhất quyết định khả năng làm việc của giàn giáo. Các khung giáo h thường có chiều cao tiêu chuẩn được sản xuất phổ biến bao gồm nhiều loại để người dùng có thể kết hợp linh hoạt theo nhu cầu thực tế.
| Chiều cao khung | Mô tả | Ứng dụng phù hợp |
|---|---|---|
| 1.0m | Khung ngắn, nhẹ | Công tác hoàn thiện tầng thấp, làm bậc tam cấp |
| 1.5m | Khung trung bình | Thi công tường cao đến 3m, làm sàn phụ trợ |
| 2.0m | Khung phổ biến nhất | Thi công bao che, sơn trát tường cao 4-5m |
| 2.5m | Khung cao | Thi công công trình có chiều cao từ 5-7m |
| 3.0m | Khung cao đặc biệt | Thi công mặt đứng công trình cao tầng |
Kích thước theo chiều rộng
Chiều rộng khung giáo ảnh hưởng trực tiếp đến diện tích làm việc trên mỗi tầng và khả năng chịu tải của toàn hệ thống. Khung rộng hơn mang lại không gian thao tác thoải mái hơn nhưng đồng thời cũng tăng trọng lượng và yêu cầu về không gian lắp đặt.
| Chiều rộng khung | Diện tích sàn làm việc | Đặc điểm |
|---|---|---|
| 0.9m | 0.9m x chiều dài mâm | Nhẹ, linh hoạt, phù hợp không gian hẹp |
| 1.2m | 1.2m x chiều dài mâm | Phổ biến nhất, cân bằng giữa diện tích và trọng lượng |
| 1.5m | 1.5m x chiều dài mâm | Diện tích lớn, thích hợp công trình yêu cầu không gian rộng |
Bảng tổng hợp kích thước chuẩn
Dưới đây là bảng tổng hợp các kích thước tiêu chuẩn của giàn giáo h theo thông số kỹ thuật phổ biến nhất trên thị trường. Các thông số này tuân theo tiêu chuẩn sản xuất chung của ngành và được các nhà sản xuất uy tín áp dụng.
| Kích thước (Cao x Rộng) | Đường kính ống (mm) | Độ dày thành ống (mm) | Trọng lượng (kg) |
|---|---|---|---|
| 1.0m x 0.9m | 42-49 | 2.0-2.5 | 9-11 |
| 1.5m x 0.9m | 42-49 | 2.0-2.5 | 12-14 |
| 2.0m x 1.2m | 42-49 | 2.0-3.0 | 16-20 |
| 2.5m x 1.2m | 42-49 | 2.0-3.0 | 20-24 |
| 3.0m x 1.5m | 42-49 | 2.5-3.0 | 25-30 |
Tiêu chuẩn kỹ thuật kích thước giàn giáo h
Việc tuân thủ các tiêu chuẩn kỹ thuật trong sản xuất và sử dụng giàn giáo h là yếu tố then chốt đảm bảo an toàn lao động. Các tiêu chuẩn này được xây dựng dựa trên nghiên cứu khoa học và kinh nghiệm thực tế từ ngành xây dựng.
Tiêu chuẩn TCVN về giàn giáo
Tại Việt Nam, giàn giáo xây dựng nói chung và giàn giáo h nói riêng phải tuân thủ các quy chuẩn kỹ thuật quốc gia TCVN về an toàn lao động. Các tiêu chuẩn này quy định rõ về vật liệu sản xuất, kích thước cho phép, khả năng chịu tải và yêu cầu kiểm định chất lượng.
Theo quy chuẩn hiện hành, ống thép sử dụng làm giàn giáo phải đảm bảo cơ tính theo tiêu chuẩn TCVN, có khả năng chịu lực kéo, nén và uốn phù hợp với mục đích sử dụng. Các mối hàn phải đạt chất lượng MIG CO2 đảm bảo độ ngấu sâu và liên kết bền vững.
Tìm hiểu thêm: Tiêu chuẩn TCVN về giàn giáo
Kích thước an toàn cho tải trọng
Mỗi kích thước giàn giáo h có giới hạn tải trọng cho phép khác nhau. Việc hiểu rõ mối quan hệ giữa kích thước và tải trọng giúp người dùng sử dụng đúng cách, tránh tình trạng quá tải dẫn đến nguy hiểm.
| Kích thước khung | Tải trọng tối đa (kg/m²) | Số tầng giàn giáo khuyến nghị |
|---|---|---|
| 1.0m x 0.9m | 200-250 | 8-10 tầng |
| 1.5m x 0.9m | 200-250 | 6-8 tầng |
| 2.0m x 1.2m | 150-200 | 5-7 tầng |
| 2.5m x 1.2m | 150-200 | 4-6 tầng |
| 3.0m x 1.5m | 100-150 | 3-5 tầng |
Cách chọn kích thước giàn giáo h phù hợp
Việc lựa chọn kích thước giàn giáo h phù hợp đòi hỏi sự cân nhắc kỹ lưỡng nhiều yếu tố. Một lựa chọn đúng đắn không chỉ đảm bảo an toàn mà còn tối ưu chi phí và hiệu quả thi công cho công trình.
Các yếu tố cần xem xét khi chọn kích thước
- Chiều cao công trình: Xác định rõ chiều cao tối đa cần thi công để tính toán số tầng giàn giáo và chiều cao từng khung phù hợp
- Tải trọng yêu cầu: Đánh giá khối lượng vật liệu, thiết bị và số lượng công nhân làm việc đồng thời trên sàn giàn giáo
- Không gian làm việc thực tế: Xem xét diện tích mặt bằng hiện có, các chướng ngại vật và yêu cầu về lối di chuyển
- Điều kiện địa hình: Đánh giá độ phẳng của mặt bằng, khả năng neo giữ và sử dụng kích tăng để cân bằng
- Thời gian sử dụng: Xác định công trình ngắn hạn hay dài hạn để cân nhắc giữa mua mới hoặc thuê giàn giáo
Quy trình xác định kích thước phù hợp
Bước 1: Khảo sát công trình - Đo đạc chiều cao, chiều rộng mặt bằng và xác định các điểm neo giữ tiềm năng. Bước 2: Tính toán chiều cao tổng - Chia chiều cao công trình cho chiều cao mỗi khung để xác định số tầng cần thiết.
Bước 3: Xác định tải trọng - Liệt kê các thiết bị, vật liệu và nhân lực dự kiến sử dụng trên giàn giáo.
Bước 4: Lựa chọn kích thước - Kết hợp các thông số trên để chọn kích thước khung và phụ kiện phù hợp nhất. Bước 5: Kiểm tra an toàn - Đối chiếu với tiêu chuẩn kỹ thuật và yêu cầu về tải trọng cho phép.
Bảng tra cứu nhanh kích thước
Bảng dưới đây giúp người dùng tra cứu nhanh kích thước giàn giáo phù hợp dựa trên nhu cầu sử dụng phổ biến nhất.
| Nhu cầu sử dụng | Kích thước khuyến nghị | Phụ kiện đi kèm |
|---|---|---|
| Thi công nhà dân 2-3 tầng | 2.0m x 1.2m | Mâm giáo, kích tăng U, cùm tĩnh |
| Công trình thương mại 4-6 tầng | 2.0m x 1.2m hoặc 2.5m x 1.2m | Mâm sàn, thang leo, kích chân |
| Thi công mặt đứng cao tầng | 2.5m x 1.2m hoặc 3.0m x 1.5m | Hệ giằng chéo, neo tường |
| Sự kiện ngoài trời, phông nền | 1.5m x 0.9m hoặc 2.0m x 1.2m | Kích tăng, cùm xoay |
Lưu ý quan trọng khi sử dụng giàn giáo h theo kích thước
Để đảm bảo an toàn lao động và kéo dài tuổi thọ thiết bị, người sử dụng cần tuân thủ nghiêm ngặt các quy tắc về an toàn và bảo quản giàn giáo h theo từng kích thước cụ thể.
An toàn khi sử dụng theo kích thước
- Kiểm tra trước khi sử dụng: Rà soát từng khung giáo về tình trạng ống thép, mối hàn và các mối liên kết trước khi lắp dựng
- Tuân thủ giới hạn tải trọng: Không chất quá tải trọng cho phép theo kích thước khung quy định, tránh gây biến dạng hoặc sập giàn giáo
- Lắp đặt hệ giằng chéo đúng cách: Đảm bảo mỗi tầng giàn giáo đều có hệ giằng chéo tăng cường ổn định theo cả hai phương
- Neo giữ chắc chắn: Liên kết giàn giáo với kết cấu công trình hoặc sử dụng dây neo giữ khi thi công ở độ cao trên 6m
- Sử dụng kích tăng phù hợp: Kích tăng U cho mặt bằng phẳng, kích tăng Bằng cho địa hình mấp mô tại các sân bãi sự kiện
- Không để giàn giáo không sử dụng trong thời gian dài chịu tải trọng: Tháo dỡ hoặc giảm tải khi không thi công để tránh biến dạng
Bảo quản và bảo dưỡng giàn giáo h
- Vệ sinh sau mỗi lần sử dụng: Loại bỏ bụi bẩn, vữa bê tông, sơn bám trên bề mặt ống thép để tránh ăn mòn
- Kiểm tra và xử lý gỉ sét: Phát hiện sớm các vị trí gỉ sét, cạo sạch và phủ lớp sơn chống gỉ bảo vệ
- Bôi trơn các mối liên kết: Phụ kiện cùm xoay, khóa giáo cần được bôi trơn định kỳ để đảm bảo thao tác lắp dỡ thuận tiện
- Lưu trữ nơi khô ráo: Đặt giàn giáo trong kho hoặc nơi có mái che, tránh để trực tiếp dưới mưa nắng khi không sử dụng
- Kiểm tra định kỳ: Thực hiện kiểm tra toàn diện định kỳ 3-6 tháng một lần để phát hiện các hư hỏng tiềm ẩn
- Ghi chép nhật ký sử dụng: Lưu trữ hồ sơ về tình trạng thiết bị, số lần sử dụng và các sự cố (nếu có) để theo dõi tuổi thọ
Xem thêm: 55+ giàn giáo xây dựng với giá tốt nhất
Câu Hỏi Thường Gặp
Giàn giáo h có những kích thước nào phổ biến nhất?
Giàn giáo h phổ biến nhất với chiều cao 1m, 1.5m, 2m, 2.5m và 3m; chiều rộng 0.9m, 1.2m và 1.5m. Kích thước 2.0m x 1.2m được sử dụng rộng rãi nhất cho các công trình xây dựng thông thường.
Làm thế nào để chọn kích thước giàn giáo h phù hợp với công trình?
Cần xem xét chiều cao công trình, tải trọng yêu cầu, không gian làm việc thực tế và điều kiện địa hình. Nên tham khảo ý kiến kỹ sư hoặc đơn vị cung cấp có kinh nghiệm để được tư vấn chính xác nhất.
Tải trọng tối đa của giàn giáo h là bao nhiêu?
Tải trọng phụ thuộc vào kích thước cụ thể. Giàn giáo khung 1.0m-1.5m có thể chịu tải 200-250kg/m², trong khi khung cao 3.0m chịu tải 100-150kg/m². Cần tuân thủ giới hạn theo tiêu chuẩn kỹ thuật.
Giàn giáo h có thể kết hợp với phụ kiện gì?
Giàn giáo h có thể kết hợp với mâm giàn giáo, thang leo, kích tăng (U và Bằng), cùm xoay, cùm tĩnh, thanh giằng ngang và giằng chéo để tạo thành hệ thống hoàn chỉnh đáp ứng yêu cầu thi công.
Thông Tin Liên Hệ
Tên: Công Ty TNHH SX-DV-TM Thiết Bị Và Xây Dựng Rainbow
Địa chỉ: 22 Phạm Văn Bạch, P15, Q.Tân Bình, TP.HCM
Hotline: 0971 805 757
Email: rainbowpainttbxd20@gmail.com
Website: https://thietbixaydungrainbow.com/
Việc nắm vững kiến thức về kích thước giàn giáo h là nền tảng quan trọng giúp các nhà thầu, đơn vị thi công và cá nhân sử dụng thiết bị một cách hiệu quả và an toàn. Mỗi kích thước đều có ưu điểm và ứng dụng riêng, do đó cần cân nhắc kỹ lưỡng dựa trên đặc điểm cụ thể của từng công trình. Đầu tư vào giàn giáo chất lượng từ nhà sản xuất uy tín và tuân thủ nghiêm ngặt các tiêu chuẩn kỹ thuật sẽ đảm bảo sự an toàn cho người lao động và tiến độ thi công cho công trình.
Quý khách hàng có nhu cầu tư vấn chi tiết về kích thước giàn giáo h hoặc các giải pháp giàn giáo chịu lực cho công trình, vui lòng liên hệ trực tiếp để được đội ngũ kỹ sư giàu kinh nghiệm hỗ trợ lựa chọn sản phẩm phù hợp nhất.
